方案概述：

本方案提供解决长沙市联社湘春路灾备中心机房项目的UPS选择、电池配置、UPS供电方式以及适用的配电柜(PDU柜)等解决方案。

方案描述：

对项目的要求就UPS提出解决方案，要求保障机房中的设备及重要数据不受电源干扰的侵害，保证数据不丢失。并要求具有高性能可集中管理、监控、保护的系统方案。

解决方案：

根据《UPS电源技术条件书》及实际负载功率，我们建议如下配置电源方案：

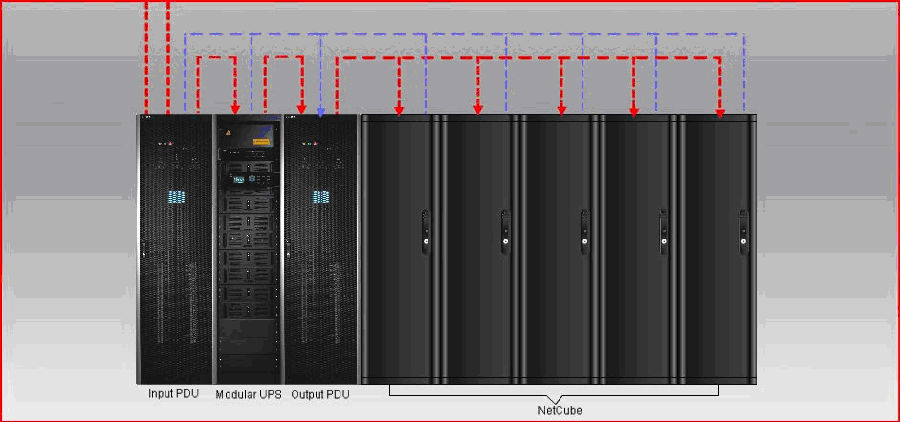

推荐以模块UPS电源主机为核心的相对集中分散供电系统方案

 100KVA模块UPS电源，是由5个20KVAUPS模块组成,初期可先投入5个模块使用。

初期投入少、可跟据用户业务的发展随意在线扩容，具有超高的可用性。每个20KVA模块都是由控制和功率两个部分构成，不依赖于系统控制器，减少了单点故障。UPS系统配备手动维修旁路，方便用户对UPS进行维护维修，非常便于安装与维护，系成熟的模块UPS产品。

单套模块化UPS不间断电源双路输出方案

模块化UPS不间断电源为高可靠UPS系统，可用性高达99.999%，相对于传统并机方案，减少故障点，功率冗余灵活，易于后期随需扩展，安全度较高。

MR系列UPS电源可做到双路输出，针对双电源重要负载进行双路输入；通过分电切换联接单电源负载，此方案可组成单台模块化UPS双路电源输出方案。方案拓扑图如下。

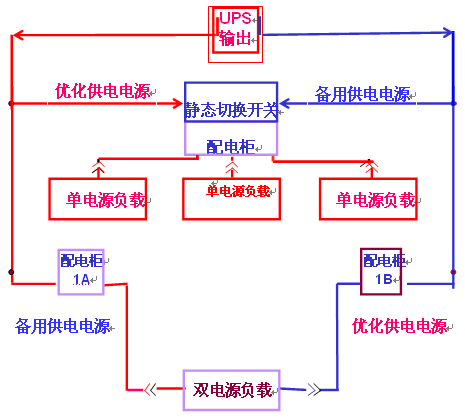

   UPS单机双总线示意图

采用此方案主要优势:

   1.模块化冗余，双路输出,系统可靠性高

   2.配电使用灵活,单 / 双输入计算机负载

   3.可实现在线扩容,在线升级,在线维护.

   4.具有很好的容错性能

   5. UPS电源供电系统的可用性高达99.99%

   6．相对于双套模块UPS电源，初期投入成本较低

单台模块化UPS不间断电源双总线输出方案组成：

第一，用户可以选择新增二套模块UPS系统形成双总线配置，此配置无故障点，最为可靠；

第二，用户可以选择新增一套模块化UPS形成单机双总线输出；

第三，用户也可以选择新增一套模块化UPS与原有另一路市电上的UPS可组成双路冗余供电。

以上方案，用户可根据机房成长需求边成长边投资；丰富的整体电力解决方案为用户提供了宽泛的选择余地。

由于不间断电源设备要求后备供电时间满载2小时，蓄电池可以有铅酸蓄电池和胶体蓄电池等多种品牌与品质的选择。

方案特点介绍：

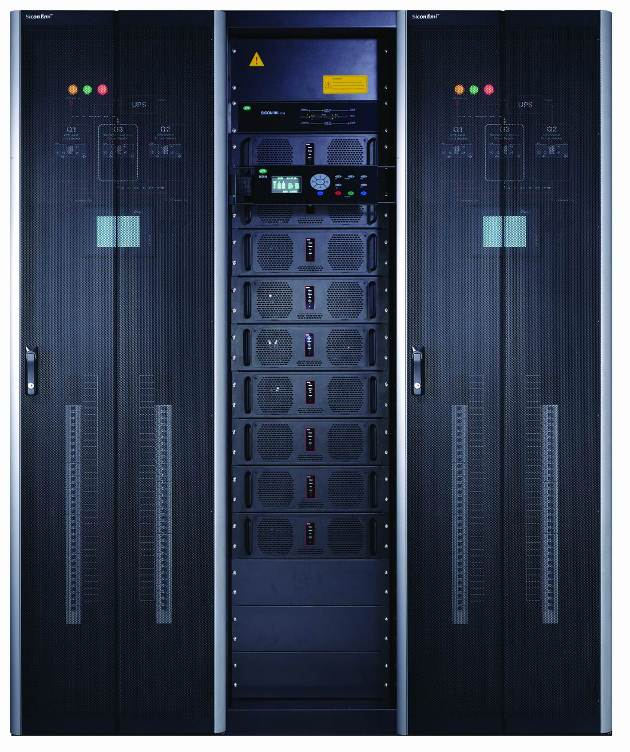

模块化不间断电源系统，是为满足电力系统的更高要求而设计的高可靠性产品。该系统采用独创的在线式三变换结构，三进单出、三进三出两种运行方式，可为负载提供高品质正弦波输出和全方位的保护；该电源系统由多台独立的功率模块并联，在无主同步的条件下运行，实现了N+X并联冗余备份工作，大大提高了系统的整机可靠性；系统具有完善的自我检测和保护功能、大屏幕LCD显示、智能化的“人-机”对话菜单及远程监测监管功能。

模块化不间断电源系统，与常规UPS相比较，具有冗余度高、扩容维护方便，并可充分利用了直流电源系统完善的电池管理功能，特别适用于电力等其他要求高可靠的不间断交流供电场所，是一种新型的先进供电方案。

节省投资，提高设备利用率

系统采用模块化N+1备份工作，因此可支持未来不可预见的功率密度，降低了传统不间断电源扩容、升级的风险，具有边成长边付款的系统结构和能力，避免了规模过大和投资过度。

简便的扩容与维护

模块电源可以带电拔插，即使没有专业的技术人员在现场，用户也可以方便的扩容和维护。

无污染的绿色电源

功率模块内置无源功率因数校正电路，采用同步整流滤波技术，可大幅降低输入电流谐波（ITHD≤3%），输入功率因数高于0.999，对电网不会造成干扰。

完备的本机监控管理

监控单元采用多极分散式控制，大屏幕LCD液晶显示，智能人机对话菜单，实时监测、控制各模块电源、输入交流配电、直流配电和输出交流配电等各单元的参数和状态，随时设置和存储各项告警参数、告警记录。

优良的电磁兼容特性

模块电源内的直流升压电路运用了先进的反灌杂音抑制技术，无需附加外接设备，即可完全符合电磁兼容标准，确保与共用直流屏的其他设备互不干扰。

配电系统规划

1)       机房UPS电源输入配电总柜一台：三个UPS输入开关，一路为UPS整流器输入，一路为UPS的旁路输入、另外一路作为维修旁路用。

2)       UPS输出分电柜：内置分路开关，数量可根据现场而定

3)       输出配电部分，采用ABB热插拔开关,结合每个机柜的核心负载的数量计算其容量配置相应开关;机房内用32A-3P 2路及16A-1P 30路ABB输出热插拔开关,如果随着业务发展需要可以扩展增加热插拔开关数（供参考）

配电柜技术要求：系统应具有过流、短路和防雷及防浪涌保护功能；各级保护之间选择性配合可靠；可远程监视防雷器的运行状态。

应设有电压、电流检测指示、火警连锁保护、紧急断电装置及独立的零、地汇流铜排；可远程对电压、电流、有功、无功、视在功率、功率因数等参数进行监视。

紧急断电装置可手动控制、就地控制、远程控制并与消防控制系统配合，并具有通信接口。

UPS输出配电柜的尺寸和颜色必须同所提供UPS柜体相同。
